- 門型・五面・五軸加工機
-
Fusion 640M Pro
T:φ1850置爪チャック・ □1250×2APC ATC-80
加工能力:φ2350×1800h
X-3055 Y-1850 Z-1800 B-150°(30~+120°)
B-±360 B-0.0001 C-0.0001
旋削 5~250rpm 45(60Hp)/37Kw 6500Nm<… -

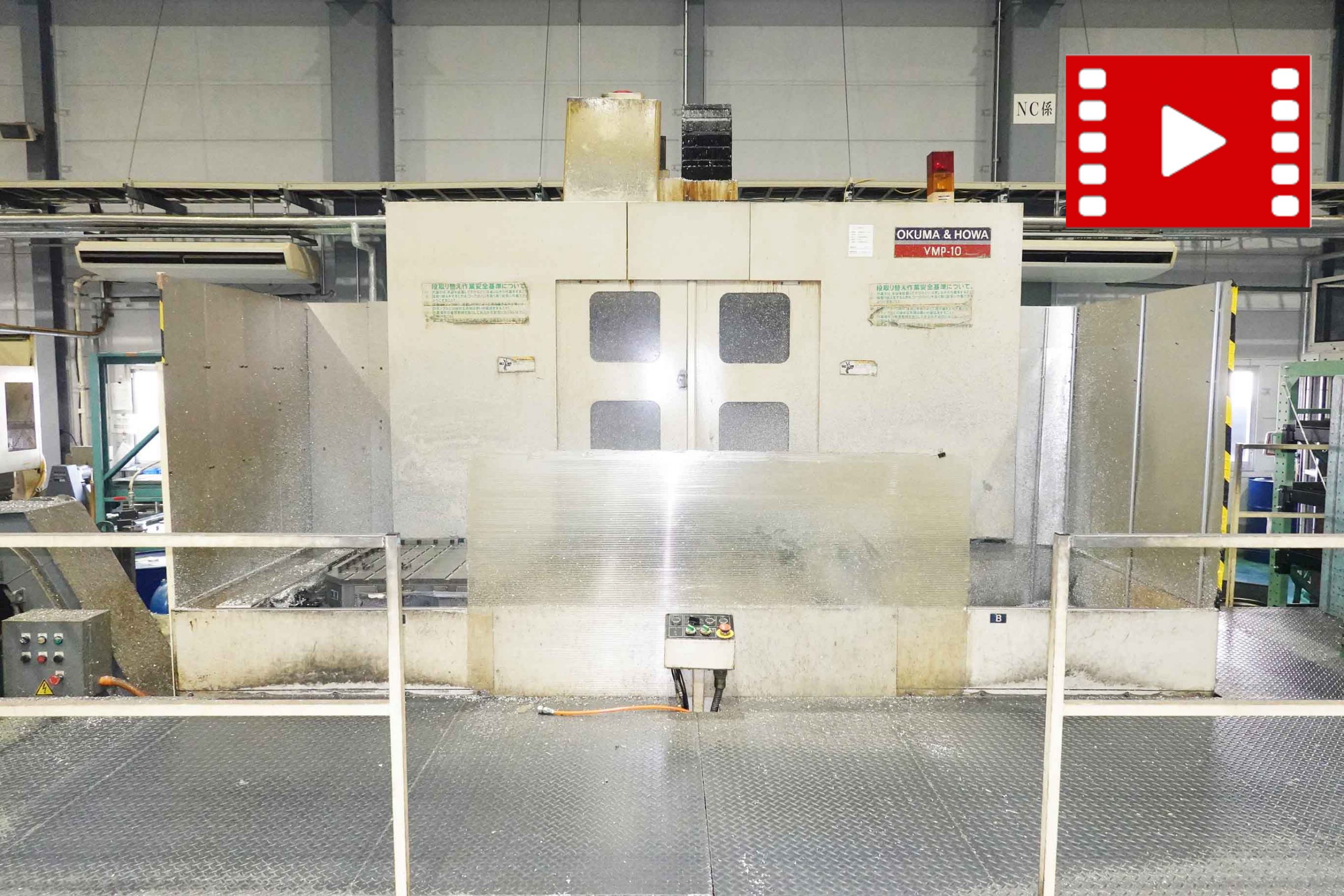

5軸門型加工機 オークマ VMP-10
1997年
F-15MB 門幅:1000 T:□800×2APC ATC-50
X-1650 Y-1000 Z-1000 B-150°(30~+120°)
B-±360 B-0.001 C-0.001 積載重量:1000kg
20~6,000rpm BT-50 11/15Kw
スケールフィードバック(XYZ軸)
オイルホール切削油装置 … -
G-Tech 30i(FANUC-30iA) T:□500×2APC
X-760 Y-845 Z-610 A-+10~-110°C-360°
40~20,000rpm BT-40(BIG Plaus) ATC-80
スケールフィールドバック XYZ軸(ハイデンハイン)
スピンドルスルークーラント(50BAR)
クー… -
5軸加工機 牧野 N2-5XA
2016年
プロフェッショナル-F(FANUC-31i)
T:φ300 X-300 Y-300 Z-230 B-0.0001 C-0.0001
200~20,000rpm HSK-A40 積載重量:150Kg
スケールフィードバックXYZ 0.05μ ATC-21
AI輪郭制御Ⅱ(N2-5XA) ヘリカル補間(2+2)
工具先端制御 … -
五面加工機 オークマ MCR-BⅡ35×65E
2008年
OSP-P200M(対話I-MAP)3D-D 門幅:3550 T:3000×6600
X-6500 Y-4500 Z-1000 W-1300 ハイコラム600mm
テーブル~主軸:0~2200mm ATC-72
主軸10~4000rpm BT-50 BIGプラス仕様 積載重量:47Ton
AAC 3ステージョン エクステンションヘッド L-… -
OSP-7000M(対話I-MAP) 門幅:3050 T:2500×4700
X-5000 Y-3700 Z-800 W-1300 ATC-120
主軸10~4000rpm BT-50 パレット~主軸:1900mm
AAC 3ステーション・エクステンションヘッド L-350
90°アンギュラーヘッド5°割出 同期TAP Ⅱ
… -
五面加工機 新日本 RB-5VSM
2004年
F-15iMB DCS-Ⅳ高速高精度金型加工 門幅2900 T:2.5m×5m
X-5250 Y-3030 Z-600 W-1400(NC制御)
40~6000rpm BT-50 ATC-40
アンギュラーアッタチメント5°割出 5000rpm 3AAC
テーブル~主軸端:0~1800mm 積載重量15t
スケールフィードバ… -
五面加工機 新日本 RB-5VM
1998年
F-18MC 門幅2900 T:2.5m×6m
X-6250 Y-2900 Z-600 W-1400(NC制御)
40~6000rpm BT-50 ATC-60
アンギュラーアッタチメント5°割出 5000rpm AAC
テーブル~主軸端:0~1800㎜ 積載重量15t
X軸基準溝加工追加 3本 新5面加工ソフト

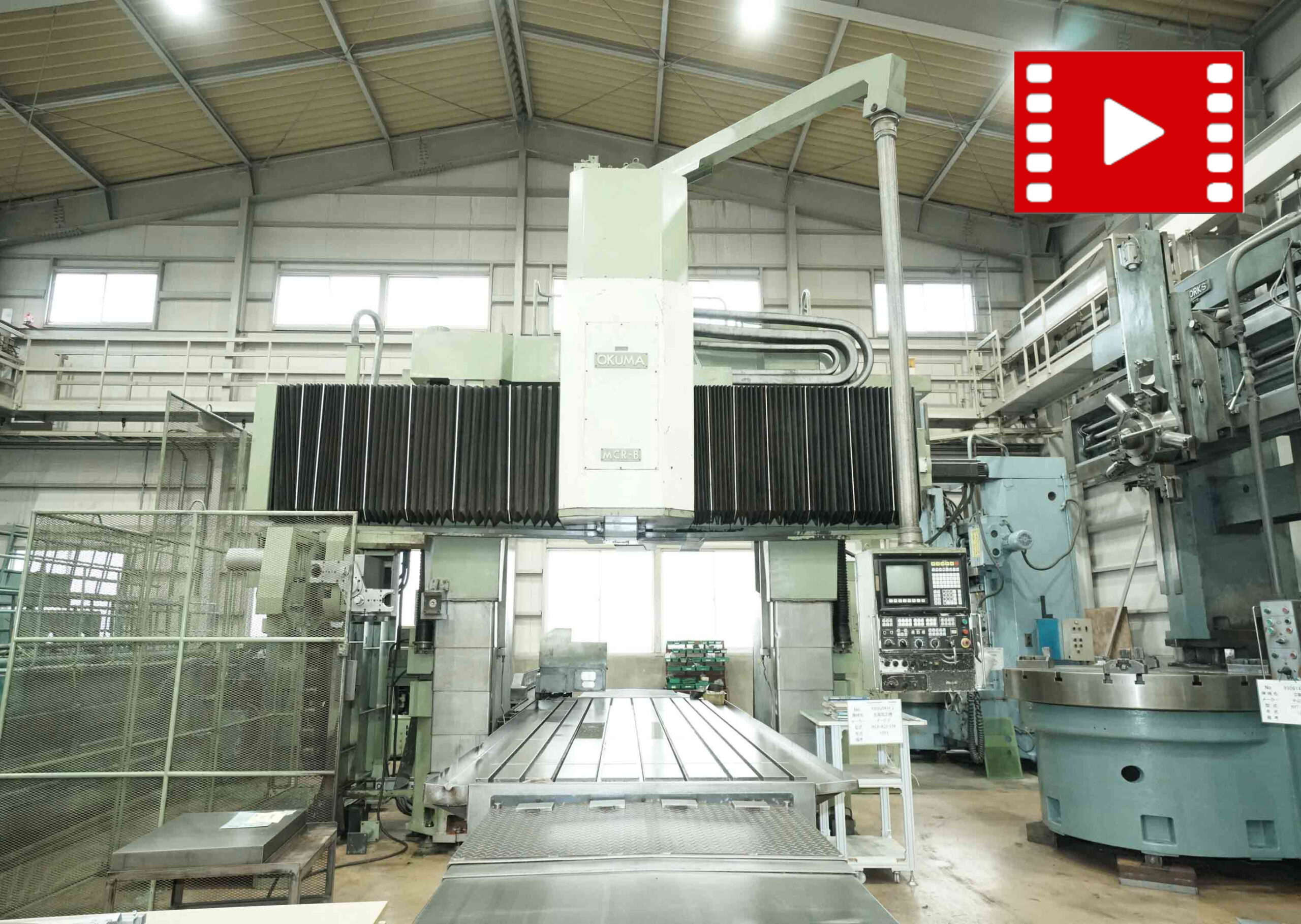

五面加工機 オークマ MCR-B20-50E1991年
OSP-5020M 門幅:2050mm T: 5100×1500
X-5000 Y-3000 Z-650 W-1100(10P)
テーブル上面から主軸端:1850mm
30~4000rpm BT-50 ATC-70 積載重量20ton
2×AAC アンギュラーアッタチメント90° ATATC…五面加工機 新日本 HF-3M1991年
F-15M 門幅:2300
パレット:1950×5000×2APC
パレット: 900×1950×4APC
X-7750 Y-3850 Z-750 W-700 4軸NC制御
10~2000rpm BT-50 ATC-100 AAC
パレット~主軸:1350mm 積載重量:6ton
アンギュラ…門形マシニング オークマ MCV-AⅡ20×402007年
OSP-P-200M I-MAP対話
門幅:2050 T:4100×1500 積載重量:12t
X-4000 Y-2000 Z-450 W-1150
テーブル上面より主軸端面:0~1510㎜
30~4000rpm BT-50 ATC-50
アングルヘッド 工具補正:300組
ヘリカル切削 領域加工機能 …門形マシニング オークマ MCV-AⅡ20×402004年
OSP-E-100M(Sキット)対話型I-MAP 3D-D門型用
門幅:2050 T:4100×1500
X-4000 Y-2000 Z-450 W-1150
テーブル~主軸端:0~1510㎜ 積載:12,000Kg
30~6000rpm BT-50 ATC-50 工具補正:300組

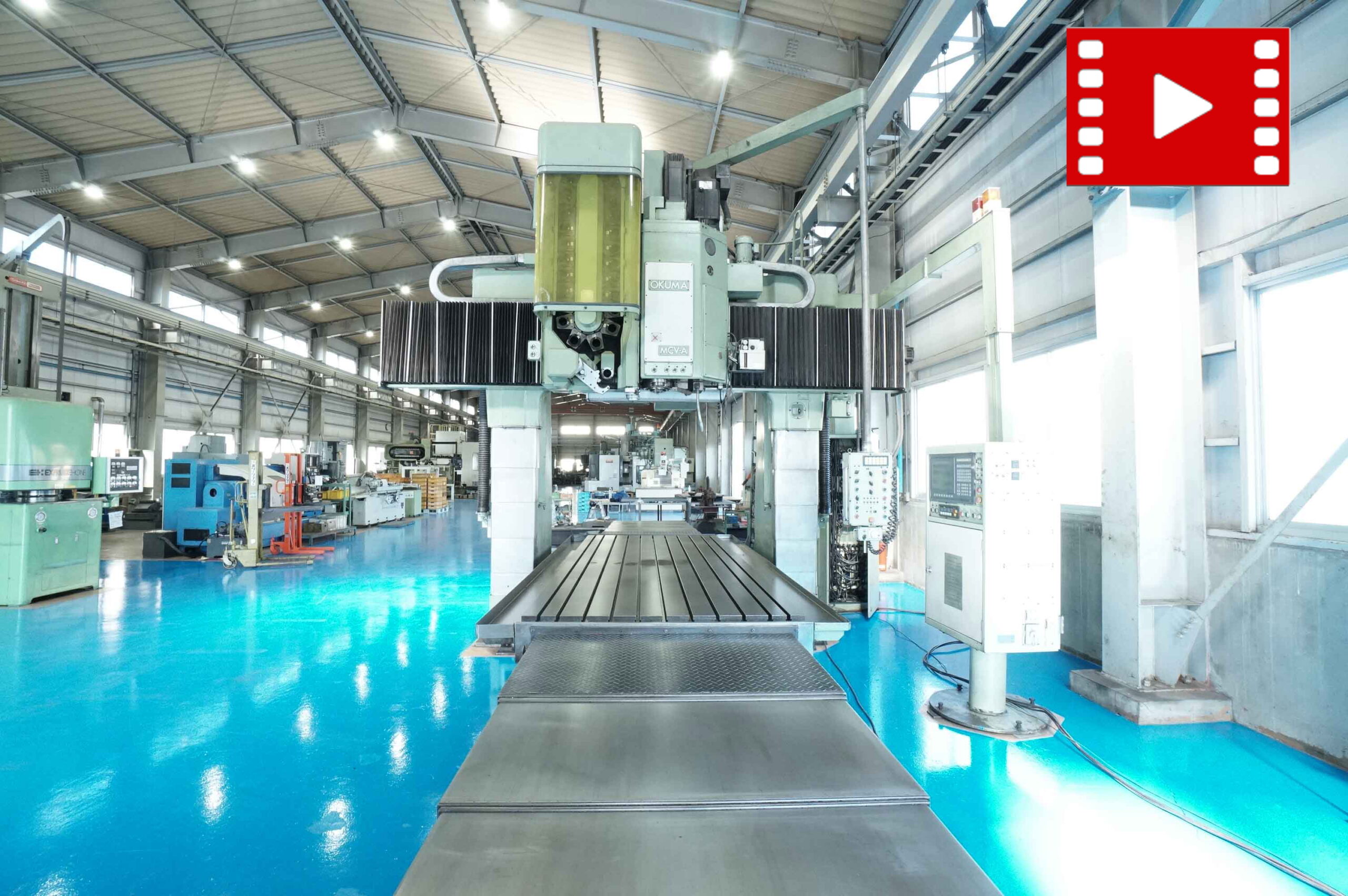

メモリー2560m アングルヘッド90…門形マシニング オークマ MCV-A 20×401992年
OSP-5020M 門幅:2050 T:4100×1500
X-4000 Y-2000 Z-400 W-1150
テーブル~主軸端:0~1500㎜ 積載:12,000Kg
30~2000rpm BT-50 ATC-24 工具補正:200組
テープ長2560m アングルヘッド90°手動
座標計算機能 領域加工機能 同期タップⅡ<…OSP-7000M 門幅1650mm T: 1200×3100
X-3000 Y-1600 Z-450 W-1000
テーブル~主軸端:0~1380㎜ 積載:8000Kg
30~4000rpm BT-50 ATC-24 Hi2-NC
工具補正:100組 ユーザータスク2 DNC-B …高速5軸加工機 立形マシニング 松浦 FX-51995年
F-15M T:1200×660 X-1020 Y-560 Z-400
30,000rpm BT-40(BIG Plus) ATC-20
スケールフィールドバック XYZ軸(ハイデンハイン)
CNC2軸ロータリーテーブル TN-201 テールストック
160mmハイコラム クーラントスルースピンドル50BAR
超高速・高精…OSP-P200M (5Cキット)
門幅:2550 T:5000×2000
X-5200 Y-3000 Z-650 W-1000
テーブル上面より主軸端面:0~1650mm
30~6000rpm BT-50 ATC-50
2×AAC アンギュラヘッド5°割出 3000rpm
スルースピンドルクーラント(高低圧切…OSP-P-200M らくらく対話アドバンスM
門幅:2550 T:5000×2000
X-5200 Y-3000 Z-650 W-1000 B-1°C-1°
テーブル上面より主軸端面:0~1445mm
BC軸ユニバーサルヘッドBC-2000rpm BT-50
ATC-72
ハイコラム400㎜ テーブルクロス…OSP-E-100M
門幅:2550 T:2700×2000 ハイコラム400mm
X-3200 Y-3000 Z-650 W-1000 B-1°C-1°
テーブル上面より主軸端面:0~1345mm
BC軸ユニバーサルヘッドBC-2000rpm BT-50
ATC-50 Hi-C Hi-Cut 傾斜面加工
同…OSP-E100M(対話I-MAP) 門幅:3050 T:2500×4700
X-5000 Y-3700 Z-800 W-1300 ATC-120
主軸10~4000rpm BBT-50 パレット~主軸:1900mm
AAC 3ステーション・エクステンションヘッド L-350
90°アンギュラーヘッド5°割出 同期TAP Ⅱ
…OSP-P200M(対話I-MAP) 門幅:3050 T:2500×4700
X-5000 Y-3700 Z-800 W-1300 ATC-120
主軸10~4000rpm BBT-50 パレット~主軸:1900mm
AAC 3ステーション・エクステンションヘッド L-350
90°アンギュラーヘッド5°割出 同期TAP Ⅱ
…五面加工機 オークマ MCR B30-50EA1994年
OSP-5020M I-MAP対話
門巾:3050mm T:2500×5100
X-5000 Y-3500 Z-700 W-1320
30~4000rpm BT-50 ATC-50
テーブル~主軸:0~1925mm 積載重量:33Ton
アンギュラーアタッチメント 2AAC
アタッチメントATC ヘリカル補間…五面加工機 オークマ MCR30-50EP1989年
OSP-5000MG 門巾:3050mm ATC-100
パレット2500×4700×2APC ハイコラム仕様
X-5000 Y-3500 Z-1000 W-1150
ユニバーサルインデックスヘッド
割出:水平各90°垂直:0 30 45 60 90°
主軸50~2000rpm BT-50
テーブル上面から主軸端…五面加工機 東芝 MPC-2665B1993年
TOSNUC-800M 門幅:2600
T:2200×6500 積載重量:40ton
X-7500 Y-3400 Z-900 W-900 テーブル~主軸:1750
5~3000rpm BT-50 AC30Kw ATC-90 AAC-3
五面加工ヘッド(5°割出) スナウト・アンギュラー
ヘリカルサークル 同期タップ 座…五面加工機 東芝 MPC-2665B2005年
FANUC-15iMB
門幅:2600
T:2200×6500×2APC
積載重量:20ton
X-7500 Y-3400 Z-900 W-900
ATC-180
パレット~垂直主軸:1740mm
AAC-4基
五面加工ヘッド 5°割出(AATC)

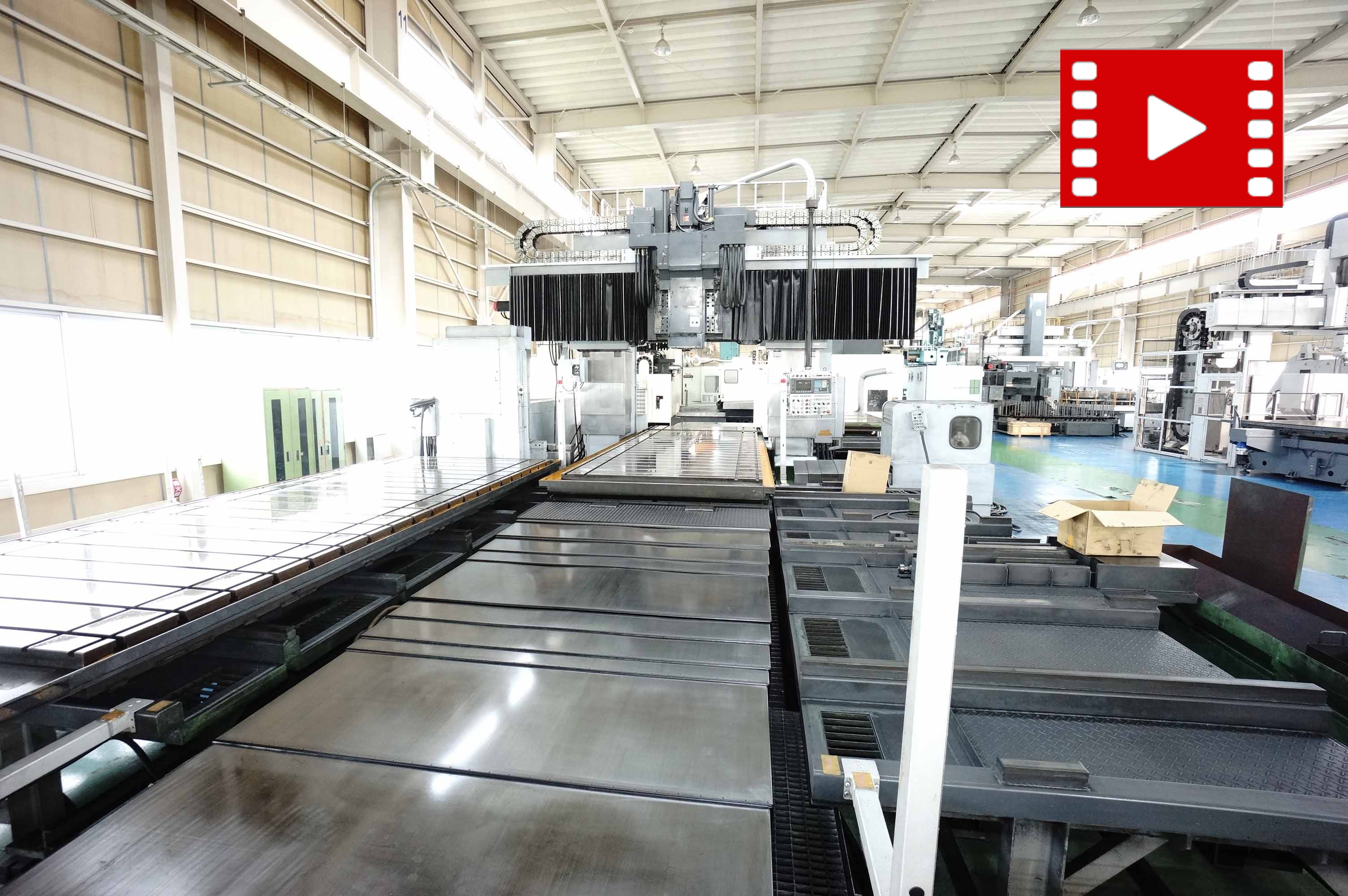

…五面加工機 新日本 HF-3M1990年
F-15M 門幅:2300 T:1950×5000
パレット:1950×5000×2APC
パレット: 900×1950×4APC
X-7750 Y-3850 Z-750 W-700 4軸NC制御
10~2000rpm BT-50 ATC-100 AAC
パレット~主軸:1350㎜ 積載重量:6ton
5軸加工機 東芝 BMC-1000(5)1998年
TOSNAC-888 T:φ1250×33APC ATC-120
X-1500 Y-1500 Z-1250 A-10~-100° B-360
B-0.0001 C-0.0001
40~10,000rpm BT-50 22/18.5Kw
スピンドルスルークーラント 高圧クーラント(1.9MPa)
ワーク自動測定(マーポス) 加工…FANUC-15iMB 門幅:2600
T:2200×6000×2APC 積載重量:20ton
X-7000 Y-3400 Z-900 W-1600 ATC-180
パレット~垂直主軸:2090mm AAC-4基
五面加工ヘッド 5°割出 5~3000rpm BT-50
スナウト190・小頭アングルヘッド(AA…五面加工機 新日本 RB-260M2008年
F-18iMB 門幅2600 T:2m×4m
X-4250 Y-2900 Z-600 W-1100
(NC制御)
40~6000rpm BT-50 22Kw ATC-40
アンギュラーアッタチメント5000rpm
5°割出 AAC
スケールフィードバック XYZ軸
スピンドルスルークーラント…門形マシニング オークマ MCV-A20×402005レトロ年
OSP-U100M 門幅:2050 T:4100×1500
X-4000 Y-2000 Z-400 W-1150
テーブル~主軸端:0~1500㎜ 積載重量:12Ton
30~2000rpm BT-50 ATC-24 アングルヘッド
オイルホール DNC-B Super NURBS テープ長2560m
ヘリカル切削 三次元工…門形マシニング オークマ MCV-A20×401991年
OSP-5020M I-MAP対話
門幅:2050 T:4100×1500
X-4000 Y-2000 Z-400 W-1150
テーブル~主軸端:0~1500mm 積載重量:12Ton
50~3600rpm BT-50 ATC-50 アングルヘッド
インダクトシンX Y軸 DNC-B Hi2-NC
運転バ…門形マシニング オークマ MCV-A20×30S1995年
OSP-5020M 対話型I-MAP 門幅:2050
T:3100×1500 X-3000 Y-2000 Z-400 W-1150
テーブル~主軸端:0~1500mm 積載:10,000Kg
30~2000rpm BT-50 ATC-24
T溝特殊24H7 クロス溝追加 自動工具長補正
自動計測・補正 DNC-B高速RMバ…門形マシニング オークマ MCV-A16×201991年
OSP-5020 門幅1650mm T:1200×2100
X-2000 Y-1600 Z-450 W-1000 積載重量6000Kg
2000rpm BT-50 ATC-24 …門形マシニング MAZAK AJV-35/801997年
MAZATOROL-M PLUS 門幅:880 T:750×2240×2APC
X-2000 Y-800 Z-508 テーブル~主軸:708
5000rpm BT-50 35HP ATC-60
スピンドルスルークーラント ヘリカル切削
同期タップ ユーザーマクロ EIA/ISO
自動芯出し 全自動工具長測定&折損検出 チ…門形マシニング 新日本 RB-3V1995年
F-18MA 門幅:2100 T:1500×3000
X-3350 Y-2200 Z-400 W-1100
テーブル上面より主軸端面:0~1500mm
30~3000rpm BT-50 ATC-40
同期タップ 切削油装置…Professional-5 作業面の大きさ:φ200
X-650 Y-325 Z-350 30000rpm HSK-F63 ATC-40
ハイコラム(コラムレイジング200mmUP) リジットタップ
NCロータリワークテーブル(チルト付マキノ製)
ロータリーエンコーダ(B・C軸)
スケールフィードバック0.0…Professional-3 □320 最大ワークφ600
X-510 Y-635 Z-635 T割出:0.001°
テーブル傾斜(A軸)115°+20°~-95°
テーブル旋回(B軸)360°
10~5000rpm BT-50 ATC-40
スルースピンドルクーラント30Kg
高精度輪郭制御 ヘリカル補間(2+…門型・五面・五軸加工機 | 全36件中 1〜36件目を表示1
